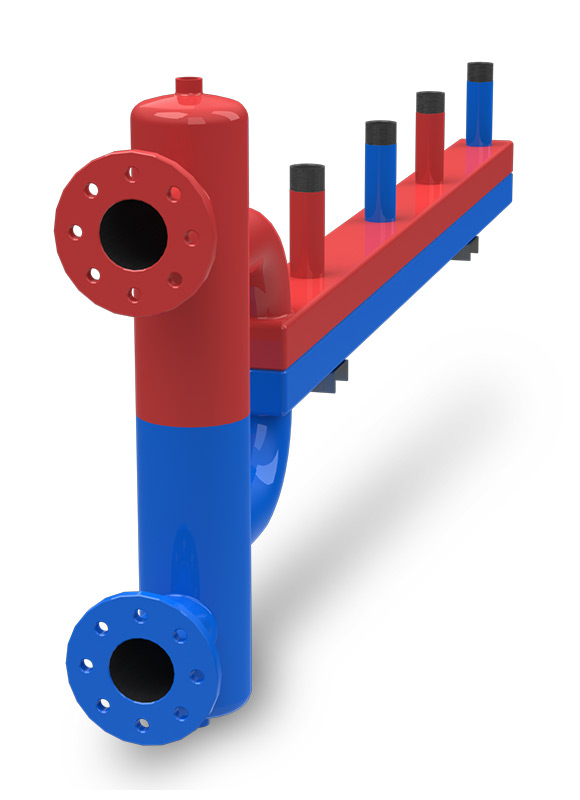

THERMSET в исполнении LINE предназначен для каскада котлов, подвешенных в один ряд друг возле друга на расстоянии, установленном производителем. Возможно исполнение с анулоидом слева – THERMSET LINE L или с анулоидом справа THERMSET LINE P. Трубки для подсоединения котлов выходят из THERMSET в направлении вверх, а их диаметр и расстояние между ними соответствуют размерам котлов, для которых предназначен THERMSET. THERMSET размещается под котлами на соответствующей высоте и должен быть закреплен так, чтобы он не был подвешен к котлам или не опирался на котлы.
Модельный ряд 45 KD THERMSET LINE предназначен для конденсационных котлов THERM, а так же используется для электрокотлов модельного ряда THERM EL. В случае необходимости установки иного типа котла также используются стандартизированные гидравлические выравниватели, но при этом подключение исполняется изгибанием подсоединяемых трубок. Фланцы не входят в комплект THERMSET.

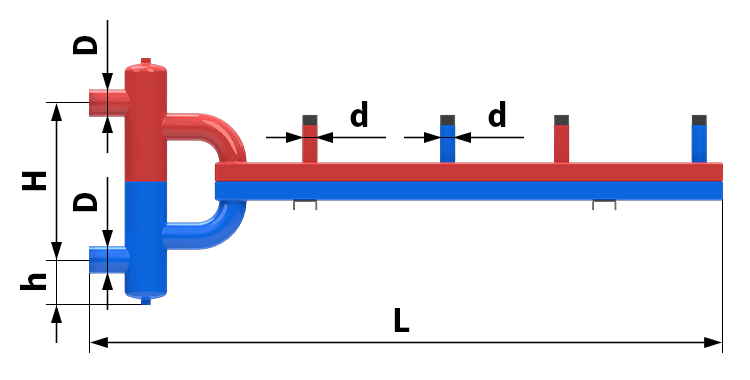

| Тип выравнивателя | L | H | h | ø D | ø d |
|---|---|---|---|---|---|
| 45 KD THERMSET LINE P/L 90/2 | 1390 | 330 | 150 | 57 | G1″ |
| 45 KD THERMSET LINE P/L 135/3 | 1920 | 330 | 150 | 57 | G1″ |
| 45 KD THERMSET LINE P/L 180/4 | 2440 | 450 | 150 | 76 | G1″ |
| 45 KD THERMSET LINE P/L 225/5 | 3070 | 450 | 150 | 76 | G1″ |
| 45 KD THERMSET LINE P/L 270/6 | 3620 | 450 | 150 | 76 | G1″ |
Гарантия эффективной работы
| Тип выравнивателя | Артикул | Общая мощность / количество котлов | Размещение анулоида |
|---|---|---|---|
| 45 KD THERMSET LINE | 36498 | 90 / 2 | P |
| 45 KD THERMSET LINE | 36499 | 135 / 3 | P |
| 45 KD THERMSET LINE | 36500 | 180 / 4 | P |
| 45 KD THERMSET LINE | 36501 | 225 / 5 | P |
| 45 KD THERMSET LINE | 36502 | 270 / 6 | P |
| 45 KD THERMSET LINE | 36508 | 90 / 2 | L |
| 45 KD THERMSET LINE | 36509 | 135 / 3 | L |
| 45 KD THERMSET LINE | 36510 | 180 / 4 | L |
| 45 KD THERMSET LINE | 36511 | 225 / 5 | L |
| 45 KD THERMSET LINE | 36512 | 270 / 6 | L |
A Модель котлов в каскаде (THERM 45 KD.A)
B Размещение котлов (LINE – в одном ряду)
C Размещение анулоида (налево)
D Суммарная мощность каскада (180 кВт)
E Количество котлов в каскаде (4шт)
| Категория: | Каскадный регулятор |
| Назначение: | Каскадные котельныe |
| Категория: | Термостат |
| Тип: | Проводной |
| Тепловая мощность: | 5,0 ÷ 45,0 кВт |
| Шаг регулирования: | 5 000 Вт |
| Коммуникация ОДУ: | да |
| Тепловая мощность: | 2,5 ÷ 7,5 кВт |
| Шаг регулирования: | 2 500 Вт |
| Коммуникация ОДУ: | да |
