Для правильного функционирования каскадной системы котлов обязательно необходимо отделить друг от друга котловой и отопительный контуры, так как объёмный расход воды в контуре котлов изменяется в зависимости от количества работающих котлов. Объём протекающей в отопительном контуре также изменяется при использовании смесительных вентилей для регулирования отдельных зон отопления.

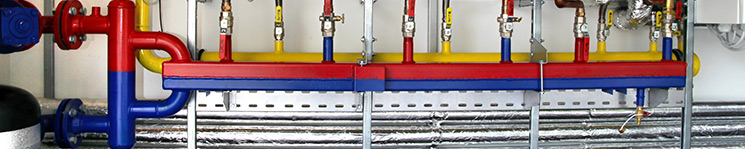

Для отделения котлового и отопительного контуров используется гидравлический выравниватель динамических давлений (HVDT) или анулоид. При решении конкретного варианта подсоединения гидравлической части каскада котлов THERM рекомендуем для сохранения высокой эффективности работы использовать стандартизированный гидравлический выравниватель с интегрированным анулоидом – THERMSET, который рассчитан под работу котлов THERM в каскаде.
Для котлов: | THERM 45 KD.A THERM EL |
Количество котлов: | до 10 котлов |
Для котлов: | THERM 45 KD.A |
Количество котлов: | до 6 котлов |
Для котлов: | THERM DUO 50.A, 50 T.A THERM DUO 50 FT.A |
Количество котлов: | до 10 котлов |
