Описание
Примеры установки систем дымоудаления ø 60/100

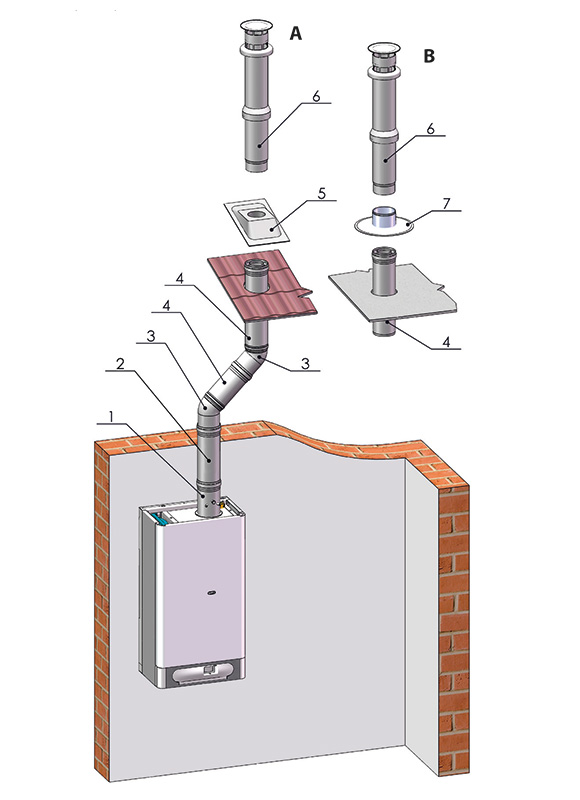

Вертикальная система дымоудаления
A – установка на наклонной крыше
B – установка на плоской крыше
| Название детали | Скл. № | |
|---|---|---|
| 1 | Фланец ø 60/100, изм. места | 28224 |
| 2 | Ниппель для отвода конд. ø 60/100, вертикальный | 24663 |
| 3 | Колено коаксиальное ø 60/100, 45° | 23139 |
| 4 | Труба удлинения ø 60/100 – 0,5 м Труба удлинения ø 60/100 – 1,0 м |
21888 27636 |
| 5 | Проходной изолятор для крыши наклонный, отверстие ø 125 мм | 28014 |
| 6 | Выхлопная труба вертикальная ø 60/100 | 20305 |
| 7 | Проходной изолятор для крыши ровный, отверстие ø 125 мм | 20363 |
| 8 | Базовый комплект дымоудаления коаксиальный ø 60/100, горизонтальный, изм. места | 26386 |
| 9 | Ниппель для отвода конд. ø 60/100, горизонтальный | 25429 |
| Колено коаксиальное ø 60/100, 90° с фланцем, изм. места | 27486 | |
| Колено коаксиальное ø 60/100, 90° | 22078 | |
| Наконечник дымоудаления ø 60/100, пластм. | 23217 |

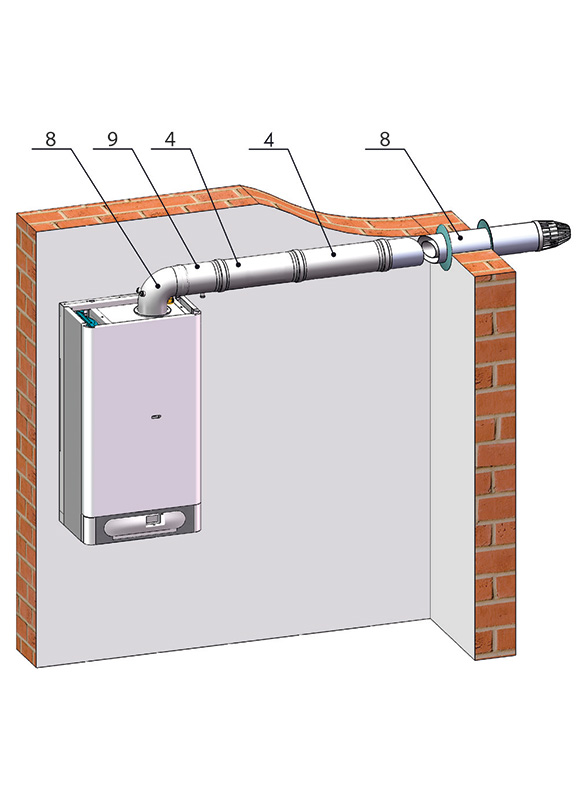

Горизонтальное дымоудаление на фасад здания
