Описание
Примеры установки систем дымоудаления 2x ø 80 (всасывание / выхлоп)

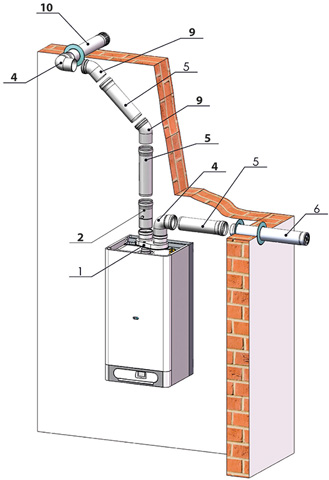

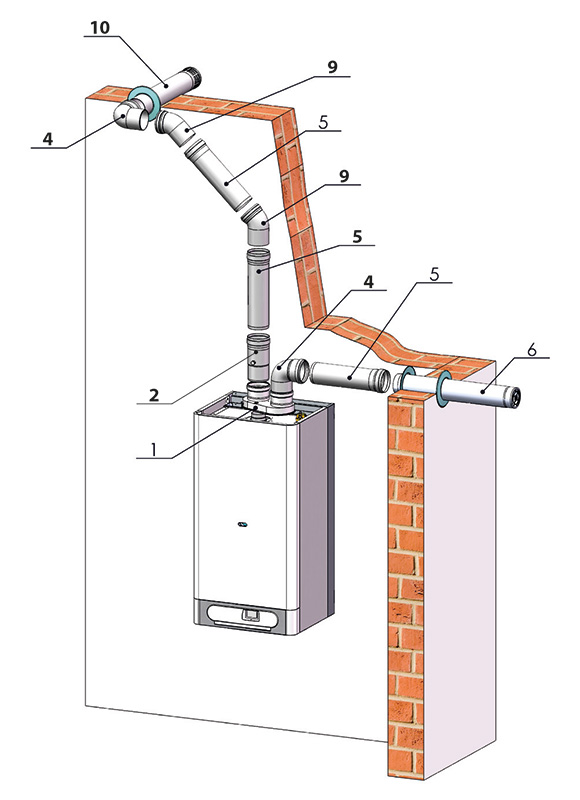

Горизонтальное всасывание и вертикальное дымоудаление
| Название детали | Скл. № | |
|---|---|---|
| 1 | Распределитель из ø 60/100 на 2x ø 80, изм. места | 22098 |
| 2 | Ниппель для отвода конд. ø 80, вертикальный | 23691 |
| 3 | Ниппель для отвода конд. ø 80, горизонтальный | 22197 |
| 4 | Колено ø 80, 90° | 22096 |
| 5 | Труба удлинения ø 80 – 0,5 m Труба удлинения ø 80 – 1,0 m |
21991 21990 |
| 6 | Всасывающая труба ø 80, 1 м | 22101 |
| 7 | Проходной изолятор для крыши наклонный, отверстие ø 125 мм | 28014 |
| 8 | Выхлопная труба вертикальная ø 80 (внешний ø 125 мм) | 21303 |
| 9 | Колено ø 80, 45° | 22095 |
| 10 | Труба выхлопная ø 80, 1 м | 22100 |
| 11 | Наконечник на выхлоп ø 80 | 28167 |
Горизонтальное всасывание и дымоудаление

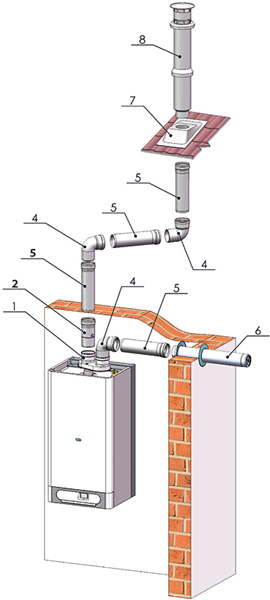

Горизонтальное всасывание и вертикальное дымоудаление
