ДЫМОУДАЛЕНИЕ 1X Ø 80

Назначение: Классические турбокотлы
Модели котлов: THERM DUO 50 T.A

Макс. длина канала котлов в исполнении «TURBO» (м)

Модель котла Г, В
THERM DUO 50 T.A * 5
Система дымоудаления: Г – горизонтальнаяВ – вертикальная
Сокращение макс. длины при применении колена: 90° = 0,75 м; 45° = 0,50 м
* Аппараты типа «Б» с принудительным отводом дымовых газов – открытая камера сгорания!

ДЫМОУДАЛЕНИЕ 1X Ø 80

Описание

Примеры установки систем дымоудаления 1x ø 80

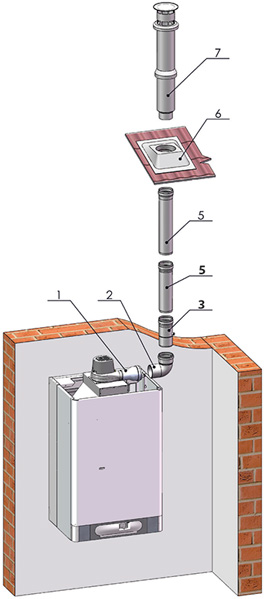

Вертикальная система дымоудаления

Название детали Скл. №
1 Редукция из ø 60 на ø 80 (только для DUO 50 T.A) 27307
2 Колено ø 80, 90° 22096
3 Ниппель для отвода конд. ø 80, вертикальный 23691
4 Ниппель для отвода конд. ø 80, горизонтальный 22197
5 Труба удлинения ø 80 – 0,5 м
Труба удлинения ø 80 – 1,0 м
21991
21990
6 Проходной изолятор для крыши наклонный, отверстие ø 125 мм 28014
7 Выхлопная труба вертикальная ø 80 (внешний ø 125 мм) 21303
8 Труба выхлопная ø 80, 1 м 22100
Колено ø 80, 45° 22095

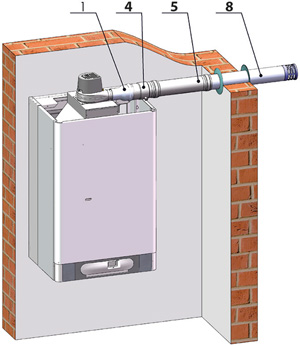

Горизонтальное дымоудаление на фасад здания
