Описание
Примеры установки систем дымоудаления 1x ø 100
- только для котлов THERM TRIO 90 T

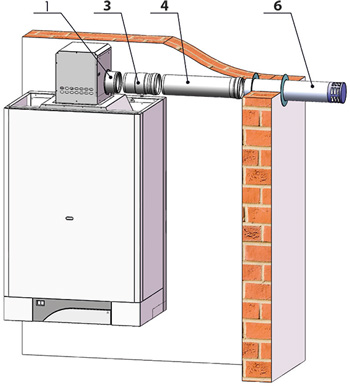

Горизонтальное дымоудаление на фасад здания
| Название детали | Скл. № | |
|---|---|---|
| 1 | Фланец ø 100, изм. места | 27120 |
| 2 | Колено ø 100, 90° | 28003 |
| 3 | Ниппель для отвода конд. ø 100, горизонт. / вертикал. | 23663 |
| 4 | Труба удлинения ø 100 – 0,5 м Труба удлинения ø 100 – 1,0 м |
22090 22092 |
| 5 | Наконечник на выхлоп ø 100 | 28001 |
| 6 | Труба выхлопная ø 100, 1 м | 28000 |
| Колено ø 100, 45° | 24214 | |
| Наконечник дымоудаления ø 100, нерж. | 28002 |
/Turbo_1x100_TRIO_horizontal.jpg.aspx)

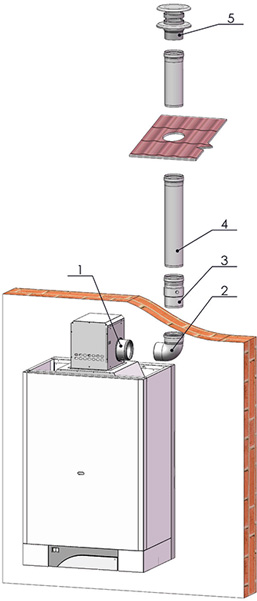

Вертикальная система дымоудаления
/Turbo_1x100_TRIO_vertikal.jpg.aspx)
